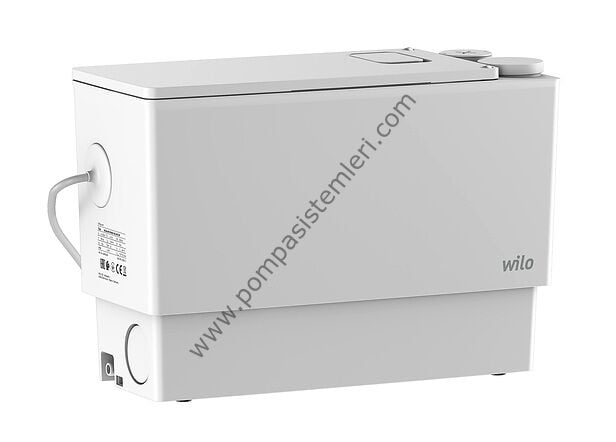

DrainLift Mini3-XS-EF Atıksu Tahliye Cihazı 6095127
Wilo DrainLift Mini Foseptik Ve Atıksu Tahliye Cihazları
Wilo DrainLift MINI Bir Pompalı Foseptik Ve Atıksu Tahliye Cihazları
Tuvalet, duş, bulaşık makinesi, çamaşır makinesi ve kilerdeki mutfaklardan gelen atık suyun münferit oda drenajı için yer tasarruflu, kullanıma hazır terfi tesisi.
Her ön duvara montaj için uygun olan kompakt yapıda takmaya hazır terfi tesisi
Estetik gövde tasarımı sayesinde modern binalara göze çarpmadan entegrasyon
Tuvalet için bağlantılı: Dönen kesici bıçaklı tıkanma yapmayan pompa sayesinde yüksek işletim güvenliği
Kurulum esnasında daha fazla esneklik için çeşitli bağlantı seçenekleri, özellikle mevcut boru hatlarındaki eski modellerin değiştirilmesi durumunda
Derin emmeli entegre seviye kumandası
Zorlu boru hattı koşullarında gürültü emisyonlarının azaltılması için sessiz mod
Gizli drenaj için çok sessiz çalışma
Uygulama
DrainLift MINI3-XXS Lavabo ve Duş
DrainLift MINI3-XS Lavabo Duş Küvet Bulaşık ve Çamaşır makinesi
DrainLift MINI3-XS/WC Tuvalet Lavabo Duş
Tip kodlaması
Örnek: Wilo-DrainLift MINI3-XS/WC-EF
MINI3 Küçük terfi istasyonu
XS Yapı boyutu
XXS = kompakt küçük terfi istasyonu
XS = küçük terfi istasyonu
WC Yazmıyorsa = tuvalet bağlantısız
WC = tuvalet bağlantılı
EF (Fiş modeli) E ve F tipi prizler için EF = CEE 7/7 (topraklı fiş)
I = Tip I (Çin) prizler için fiş tipi I (Çin)
IA = Tip I (IEC) prizler için fiş tipi I (IEC)
G = Tip G prizler için fiş tipi G

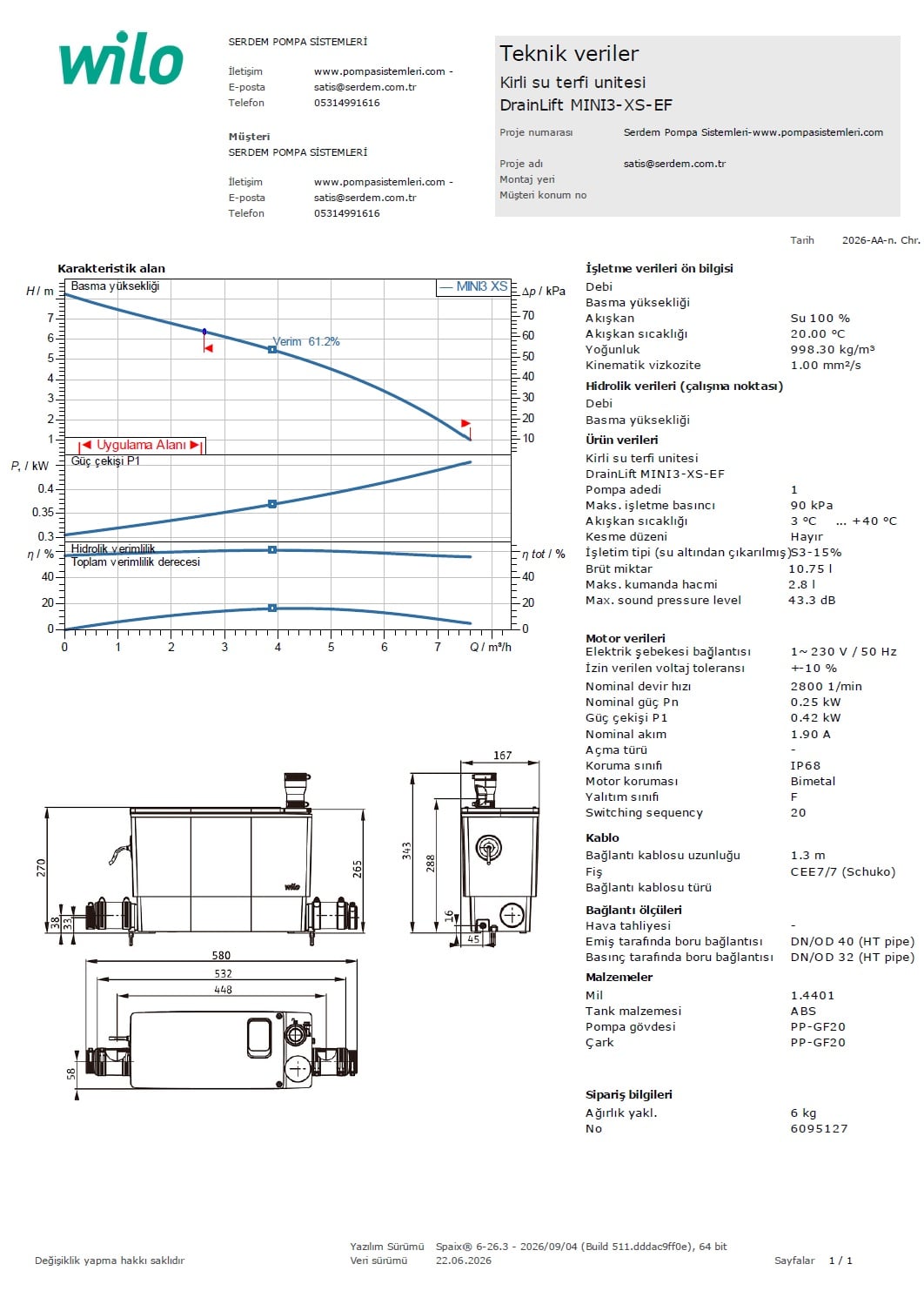

Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
İşletim tipi: S3 15%
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
maks. 75 °C (167 °F) 5 dakika için
Ortam sıcaklığı, maks.: 3 … 40 °C (37 … 104 °F)
Koruma sınıfı: IP68 (3 mWs/48 saat)
DrainLift MINI3-XS-EF 250Watt 10,75LT Monofaze Bir Pompalı Atıksu Tahliye Cihazı
Wilo DrainLift Mini3-XS-EF Atıksu Tahliye Cihazı 6095127
Tasarım
Wilo-DrainLift Mini3-XS
Dalgıç motorlu pompası bulunan kompakt, bağlanmaya hazır ve komple su altında kalabilir kaldırma sistemi. Seviye tespiti bir dikey şamandıra şalter ile gerçekleştirilir. Hava tahliyesi, kapak içine entegre edilmiş olup aktif karbon filtresi ile donatılmıştır.
Dört bağlantıya kadar kullanılabilir:
1 adet giriş 40 mm (DN 40), çekvalfsiz, dikey şekilde tasarlanmış, fabrika çıkışlı kapalı.
2 adet giriş 40/50 mm (DN 40/50), çekvalfli, dikey şekilde tasarlanmış, yatay olarak sola ve sağa doğru yapılmış, fabrika çıkışlı açık.
1 adet basınç bağlantısı 32 mm (DN 32), çekvalfli, yatay olarak sağa doğru yapılmış, fabrika çıkışlı açık.
DrainLift Mini3-XS-EF Atıksu Tahliye Cihazı 6095127
Akışkan
Ev ortamlarında aşağıdakilerden toplama ve tahliye için:
- Foseptik içermeyen atık sular
12050 Uyarınca atık su drenajı
Atık su terfi ünitesi EN 12050-2 normunun gerekliliklerini karşılamaktadır.
Dizayn
Dalgıç motorlu pompası bulunan kompakt, bağlanmaya hazır ve komple su altında kalabilir terfi ünitesi. Seviye tespiti bir dikey şamandıra şalter ile gerçekleştirilir. Hava tahliyesi, kapak içine entegre edilmiş olup aktif karbon filtresi ile donatılmıştır.
Dört bağlantıya kadar kullanılabilir:
- 1 adet giriş 40 mm (DN 40), çekvalfsiz, dikey şekilde tasarlanmış, fabrika çıkışlı kapalı.
- 2 adet giriş 40/50 mm (DN 40/50), çekvalfli, dikey şekilde tasarlanmış, yatay olarak sola ve sağa doğru yapılmış, fabrika çıkışlı açık.
- 1 adet basınç bağlantısı 32 mm (DN 32), çekvalfli, yatay olarak sağa doğru yapılmış, fabrika çıkışlı açık.
Teslimat kapsamı
- 1 adet manşet, HT boru için, DN 32 (32 mm)
- 2 adet hortum kelepçesi 32-50 mm
- 2 adet giriş bağlantısı DN 50 (50 mm)
- 2 adet manşet, HT boru için, DN 40/50 (40/50 mm)
- 2x çek valf
- 2 adet boru kelepçesi 50-70 mm
- 2 adet hortum kelepçesi 32-50 mm
- 2 adet kapatma tapası
- 6 adet O-ring contası
- Zemine sabitleme (artan basınca dayanıklılık): 2 adet cıvatalı ve dübelli sabitleme braketi
- Montaj ve kullanma kılavuzu
İşletim verileri
Akışkan: Su 100 %
Akışkan sıcaklığı: 20.00 °C
Debi:
Basma yüksekliği:
İzin verilen uygulama alanı
akışkan sıcaklığı: 3...40 °C
Maks. akışkan sıcaklığı, 5 dakikaya kadar kısa süreli: 75 °C
ortam sıcaklığı: 3...40 °C
Maksimum işletim basıncı: 0.83 bar
Maks. kumanda hacmi: 2.8 l
gürültü seviyesi: 43.3 dB
Motor verileri
Elektrik şebekesi bağlantısı: 1~230V/50 Hz
Gerilim toleransı: +-10 %
Nominal motor gücü: 0.25 kW
Nominal devir hızı: 2800 1/min
Nominal akım: 1.9 A
Yalıtım sınıfı: F
Motor koruma sınıfı: IP68
Maks. kumanda sıklığı: 20 1/h
Malzemeler
Tank malzemesi: ABS
Pompa gövdesi: PP-GF20
Çark: PP-GF20
Montaj ölçüleri
Emiş tarafında boru bağlantısı: DN/OD 40 (HT pipe), PN 0,5
Basınç tarafında boru bağlantısı: DN/OD 32 (HT pipe), PN 0,5
Sipariş vermeye yönelik bilgiler
Ürün: Wilo
Ürün tanımı: DrainLift MINI3-XS-EF
Ağırlık net yakl.: 6 kg
Ürün numarası: 6095127
Sipariş bilgisi
Ürün verileri
Ürün Wilo
Ürün tanımı DrainLift MINI3-XS-EF
Ürün numarası 6095127
EAN numarası 4062679278308
Renk beyaz
Minimum sipariş miktarı 1
Pazarda bulunurluk 2024-08-01
Ambalaj
Ambalaj türü Karton
Ambalaj özelliği Nakliye ambalajı
Palet başına adet 24

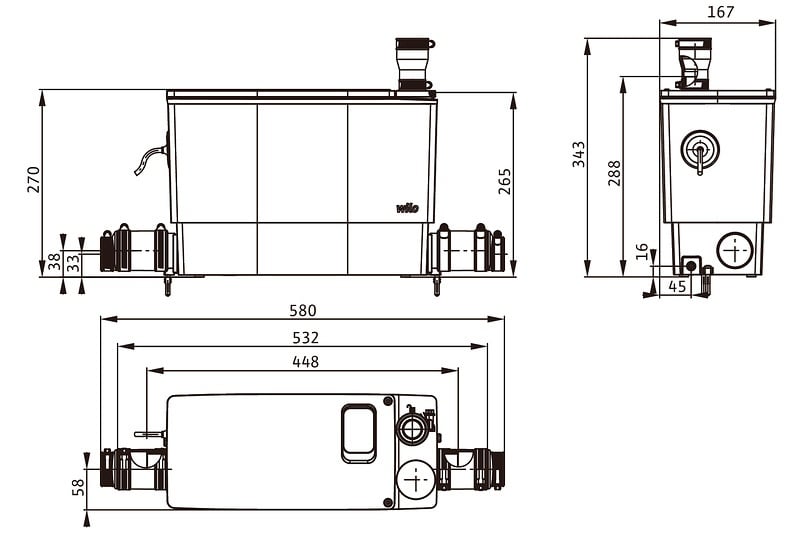

Ölçüler ve ağırlıklar
Ambalajlı uzunluk ölçüsü 524 mm
Uzunluk L 389 mm
Ambalajlı yükseklik ölçüsü 372 mm
Yükseklik H 270 mm
Ambalajlı genişlik ölçüsü 227 mm
Genişlik W 167 mm
Ağırlık brüt yakl. m 7,5 kg
Ağırlık net yakl. m 6,0 kg
Uygunluğu
Küvetlerin drenajı için uygun Evet
WC modellerinin/pisuvarların drenajı için uygun Hayır
Bulaşık makinesini/lavabo drenajı için uygun Evet
Duş drenajı için uygun Evet
Lavaboların drenajı için uygun Evet
Çamaşır makinelerinin drenajı için uygun Evet
Su yumuşatma ve kondens suyu Hayır
