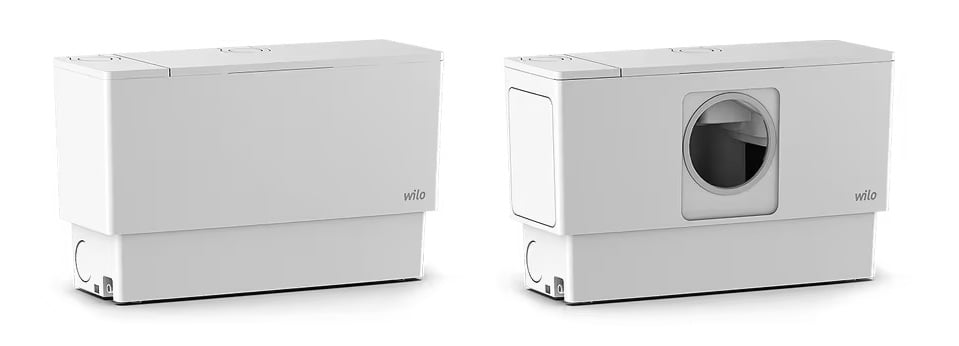

DrainLift Mini5-XS-WC-EF Foseptik Tahliye Cihazı 6095130

Akışkan

Ev ortamlarında aşağıdakilerden toplama ve tahliye için:

- Foseptik içeren atık sular

12050 Uyarınca atık su drenajı

Atık su terfi ünitesi EN 12050-3 normunun gerekliliklerini karşılamaktadır.

12050-3 Normuna göre olan sistemlerde aşağıdaki noktaları dikkate alın:
- Bağlı tüm drenaj ekipmanları aynı alanda kuruludur.
- Geri akış seviyesinin üstünde bir tuvalet daha bulunur.

Dizayn

Dalgıç motorlu pompası bulunan kompakt, bağlanmaya hazır ve komple su altında kalabilir terfi ünitesi. Dalgıç motorlu pompa döner kesici bıçakla donatılmıştır. Döner kesici bıçak, kanalizasyon suyundaki foseptiği güvenilir şekilde parçalar. 12050-3 Normuna göre olan sistemlerde aşağıdaki noktaları dikkate alın:
- Bağlı tüm drenaj ekipmanları aynı alanda kuruludur.
- Geri akış seviyesinin üstünde bir tuvalet daha bulunur. Seviye tespiti bir dikey şamandıra şalter ile gerçekleştirilir. Hava tahliyesi, kapak içine entegre edilmiş olup aktif karbon filtresi ile donatılmıştır.

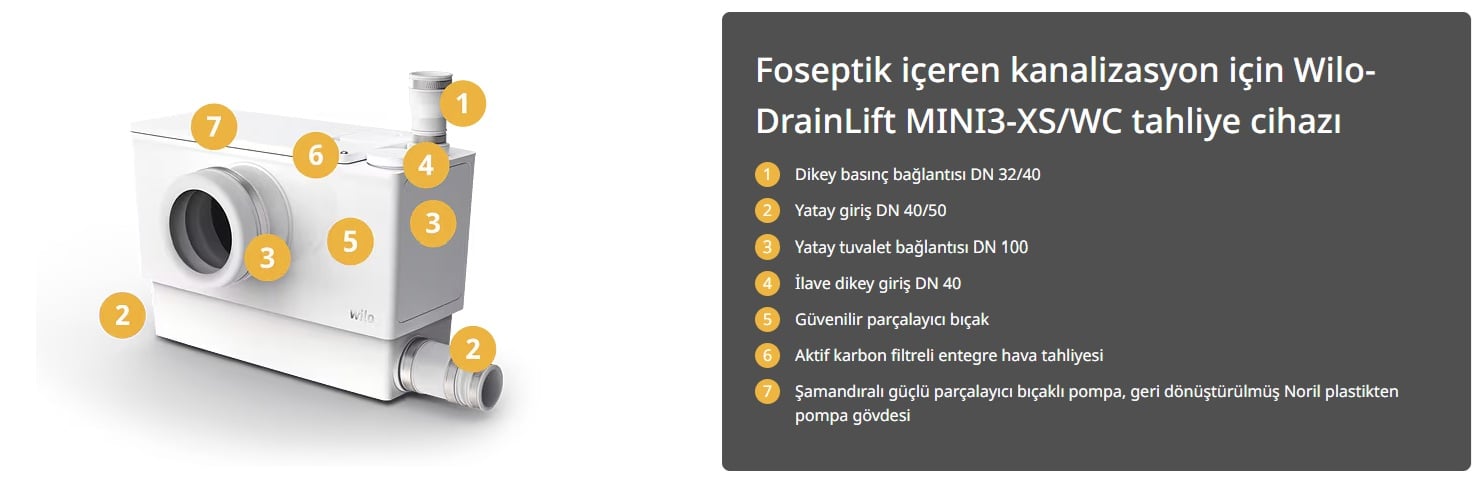

Beş bağlantıya kadar kullanılabilir:

- 1 adet giriş 40 mm (DN 40), çekvalfsiz, dikey şekilde tasarlanmış, fabrika çıkışlı kapalı.

- 2 adet basınç bağlantısı 40/50 mm (DN 40/50), çekvalfli, Dikey şekilde tasarlanmış, yatay olarak sola ve sağa doğru yapılmış, fabrika çıkışlı açık.

1 Adet basınç bağlantısı 32/40 mm (DN 32/40), çekvalfli, dikey şekilde tasarlanmış, fabrika çıkışlı açık. − Gerekirse basınç bağlantısı yatay olarak sağa doğru gerçekleştirilebilir. İlgili açıklık fabrika tarafından kapatılmıştır.

Teslimat kapsamı

- 1 adet manşet, HT boru için, DN 32/40 (32/40 mm)

- 2 adet hortum kelepçesi 32-50 mm

- 1 Adet manşet, HT boru için, DN 110 (110 mm)

- 1 Adet sıkıştırma halkası

- 1 Adet hortum kelepçesi 110-130 mm

- 2 adet giriş bağlantısı DN 50 (50 mm)

- 2 adet manşet, HT boru için, DN 40/50 (40/50 mm)

- 2x çek valf

- 2 adet boru kelepçesi 50-70 mm

- 2 adet hortum kelepçesi 32-50 mm

- 2 adet kapatma tapası

- 6 adet O-ring contası

- Zemine sabitleme (artan basınca dayanıklılık): 2 adet cıvatalı ve dübelli sabitleme braketi

Acil boşaltma seti (drenaj hortumu, hortum kelepçesi, kapatma tapası)

- Derin emiş birimi seti

- Yatay basınç bağlantısı seti

- Montaj ve kullanma kılavuzu

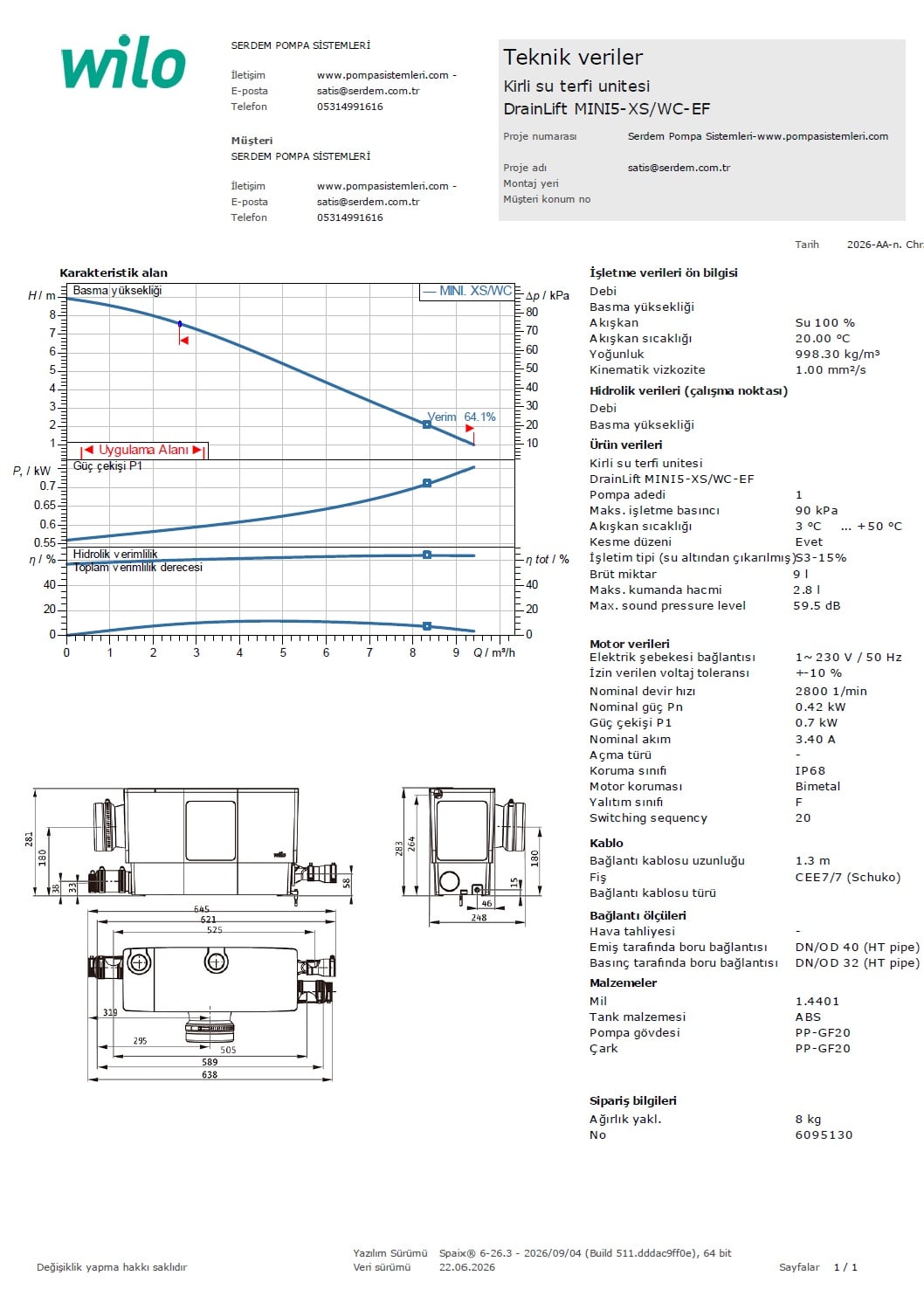

İşletim verileri

Akışkan: Su 100 %

Akışkan sıcaklığı: 20.00 °C

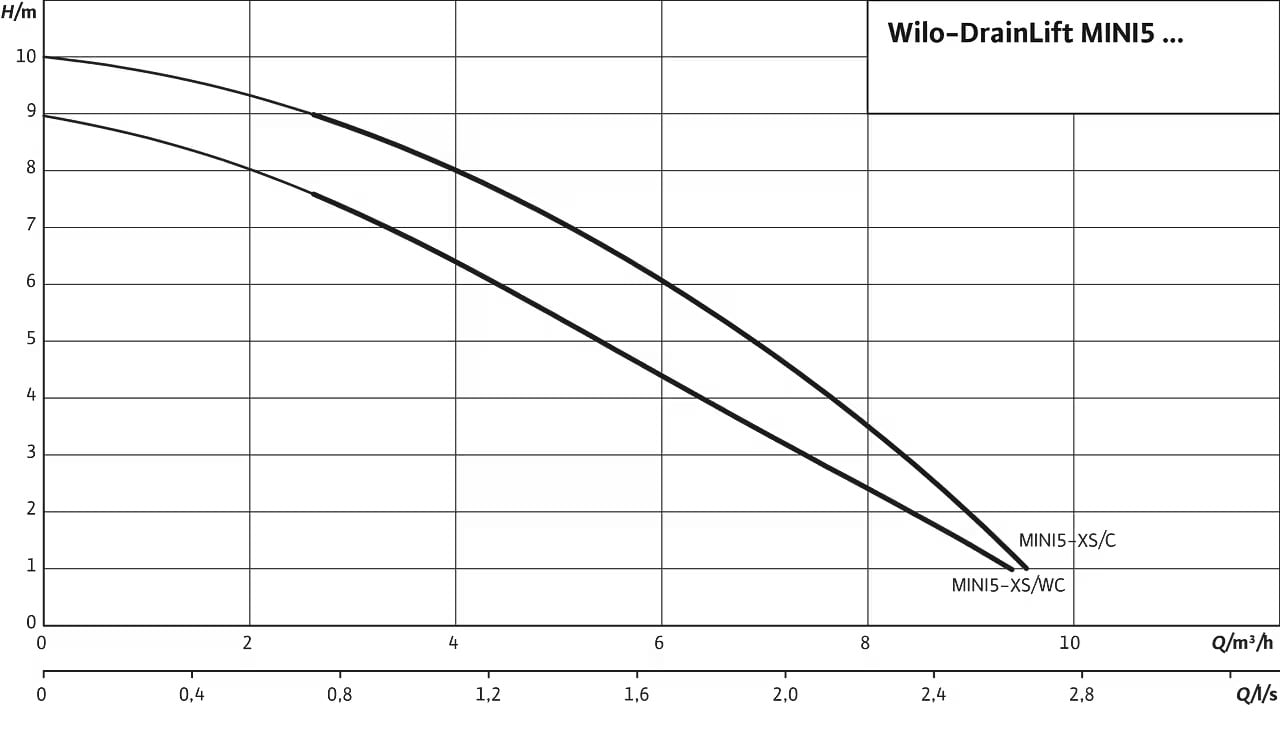

Debi:

Basma yüksekliği:

İzin verilen uygulama alanı

akışkan sıcaklığı: 3...50 °C

Maks. akışkan sıcaklığı, 5 dakikaya kadar kısa süreli: 75 °C

ortam sıcaklığı: 3...50 °C

Maksimum işletim basıncı: 0.9 bar

Maks. kumanda hacmi: 2.8 l

gürültü seviyesi: 59.5 dB

Motor verileri

Elektrik şebekesi bağlantısı: 1~230V/50 Hz

Gerilim toleransı: +-10 %

Nominal motor gücü: 0.42 kW

Nominal devir hızı: 2800 1/min

Nominal akım: 3.4 A

Yalıtım sınıfı: F

Motor koruma sınıfı: IP68

Maks. kumanda sıklığı: 20 1/h

Malzemeler

Tank malzemesi: ABS

Pompa gövdesi: PP-GF20

Çark: PP-GF20

Montaj ölçüleri

Emiş tarafında boru bağlantısı: DN/OD 40 (HT pipe), PN 0,5

Basınç tarafında boru bağlantısı: DN/OD 32 (HT pipe), PN 0,5

Sipariş vermeye yönelik bilgiler

Ürün: Wilo

Ürün tanımı: DrainLift MINI5-XS-WC/EF

Ağırlık net yakl.: 8 kg

Ürün numarası: 6095130

Sipariş bilgisi

Ürün verileri

Ürün Wilo

Ürün tanımı         DrainLift MINI3-XS-WC/EF

Ürün numarası    6095128

EAN numarası    406267927....

Renk beyaz

Minimum sipariş miktarı        1

Pazarda bulunurluk      2024-06-15

Ambalaj

Ambalaj türü       Karton

Ambalaj özelliği  Nakliye ambalajı

Palet başına adet         16

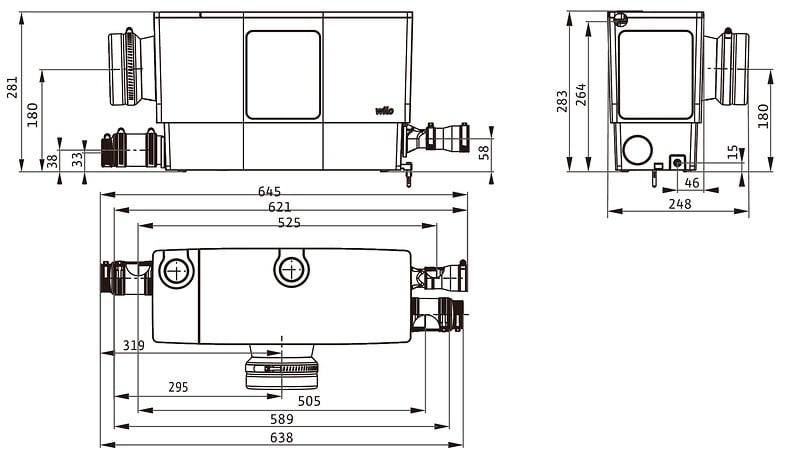

Ölçüler ve ağırlıklar

Ambalajlı uzunluk ölçüsü      512mm

Uzunluk L  455 mm

Ambalajlı yükseklik ölçüsü    410 mm

Yükseklik H         281 mm

Ambalajlı genişlik ölçüsü      227 mm

Genişlik W 169 mm

Ağırlık brüt yakl. m       11 kg

Ağırlık net yakl. m        8 kg
